IGBT란 무엇인가? 전력전자에서 많이 사용하는 이유

전력전자에 대해 조금씩 공부하다 보면 MOSFET과 함께 자주 등장하는 반도체 소자가 있습니다. 바로 IGBT입니다. 인버터나 모터 구동장치, 산업용 전원장치처럼 비교적 높은 전압과 전력을 다루는 장비에서 IGBT를 사용하는 경우가 많습니다.

처음에는 MOSFET과 비슷해 보여서 두 부품이 어떤 차이가 있는지 궁금할 수 있습니다. 실제로 두 소자는 모두 스위칭 동작을 하는 전력반도체라는 공통점이 있지만, 내부 구조와 특성에는 차이가 있고 사용하는 조건에 따라서 적합한 소자가 달라집니다.

IGBT는 어떤 부품일까?

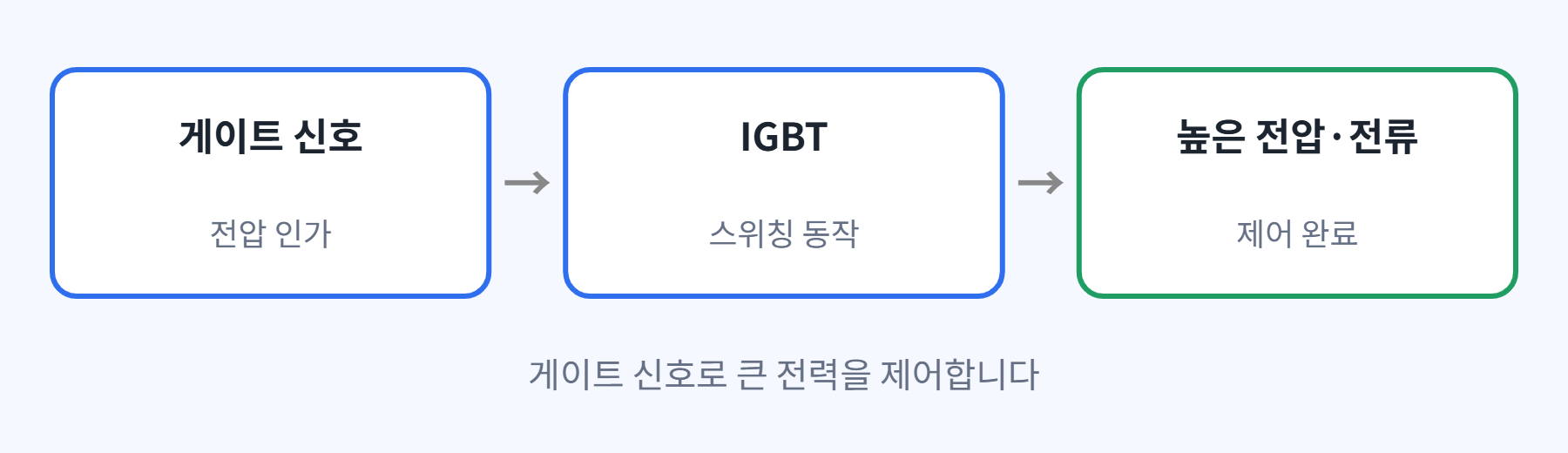

IGBT는 Insulated Gate Bipolar Transistor의 약자입니다. 이름이 상당히 길지만 처음부터 정확한 내부 구조를 외우려고 할 필요는 없습니다. 쉽게 생각하면 게이트 신호를 이용해 높은 전압과 전류를 제어하는 스위칭용 전력반도체라고 이해하면 됩니다.

MOSFET처럼 게이트에 전압을 인가해 동작을 제어하기 때문에 제어 방식에서 비슷한 부분이 있습니다. 그래서 전력변환장치에서 전원을 빠르게 켜고 끄는 스위치 역할로 사용됩니다.

IGBT는 어디에 사용될까?

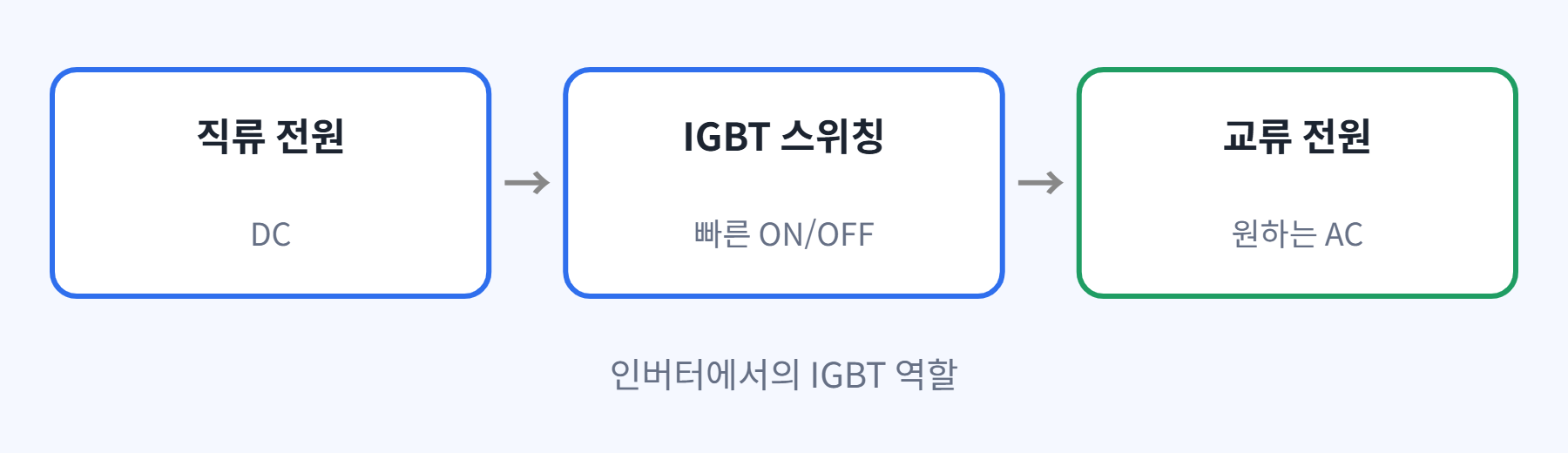

대표적인 사용처 중 하나가 인버터입니다. 인버터는 직류 전원을 원하는 형태의 교류 전원으로 변환하는 장치인데, 이 과정에서 전력반도체의 빠른 스위칭 동작이 필요합니다.

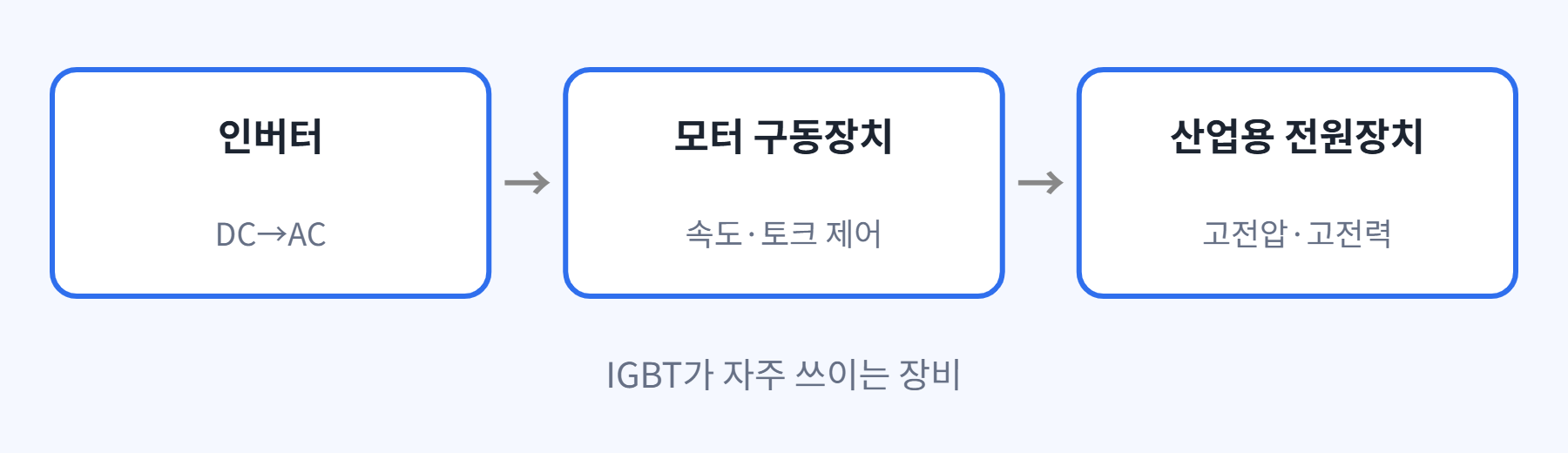

IGBT는 높은 전압과 비교적 큰 전력을 처리하는 용도로 많이 사용되어 산업용 인버터나 모터 구동장치 등에서 볼 수 있습니다. 태양광 발전 시스템이나 UPS, 용접기 등에서도 용도에 따라 IGBT가 사용되기도 합니다.

MOSFET과 어떤 차이가 있을까?

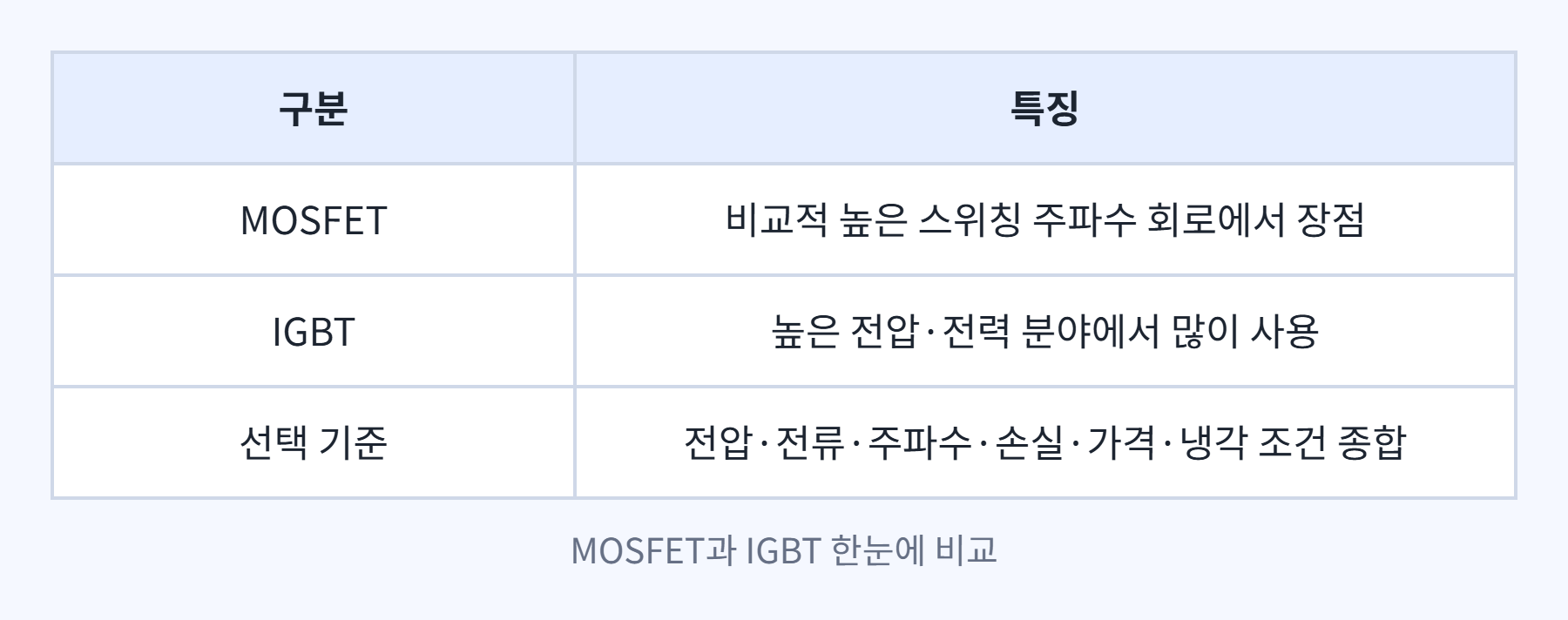

MOSFET과 IGBT를 비교할 때 가장 먼저 생각할 수 있는 부분은 사용 영역입니다. 일반적으로 MOSFET은 비교적 높은 스위칭 주파수가 필요한 회로에서 장점을 가질 수 있고, IGBT는 상대적으로 높은 전압과 전력을 다루는 분야에서 많이 사용됩니다.

물론 실제로는 전압, 전류, 주파수, 손실, 가격, 냉각 조건 등을 종합적으로 판단해야 하기 때문에 단순히 ‘높은 전압이면 IGBT’라고 정해지는 것은 아닙니다. 기술이 발전하면서 SiC MOSFET처럼 고전압과 고주파 영역에서도 활용되는 소자도 많아지고 있습니다. 결국 장비의 동작 조건에 맞는 소자를 선택하는 것이 중요합니다.

IGBT도 발열이 발생한다

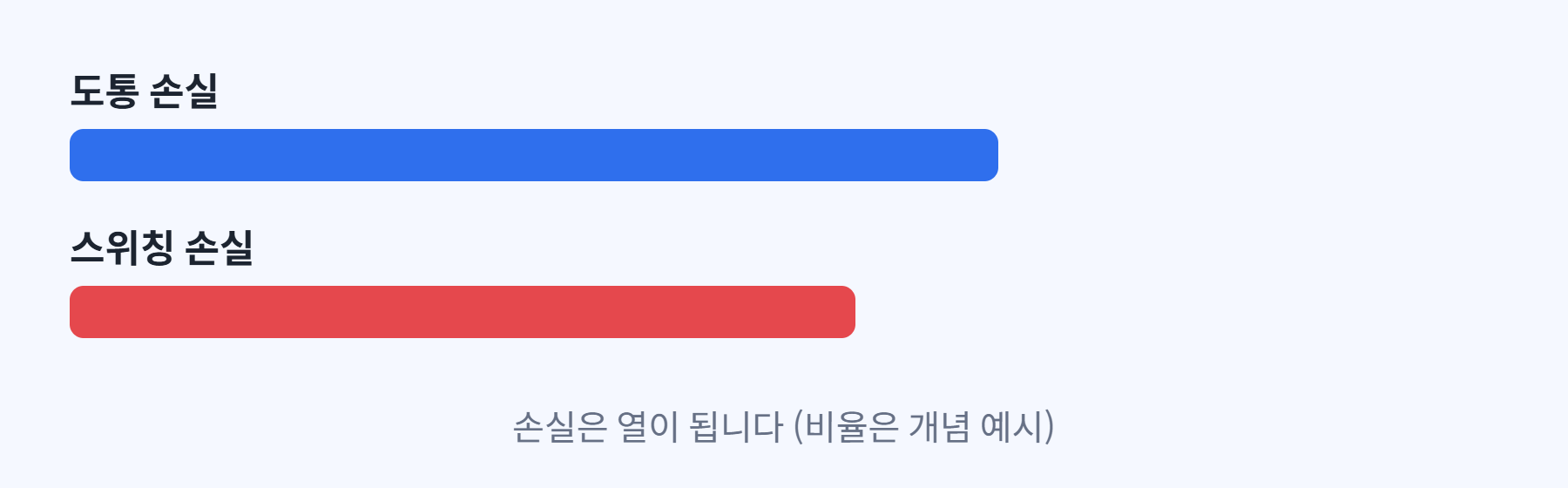

IGBT 역시 전력반도체이기 때문에 동작할 때 손실이 발생합니다. 전류가 흐르는 과정에서 발생하는 도통 손실과 스위칭 과정에서 발생하는 스위칭 손실 등이 대표적이며, 이 손실은 결국 열로 나타날 수 있습니다.

그래서 IGBT가 사용된 장비에서는 방열판이나 냉각팬 등을 이용해 발생한 열을 관리하는 경우가 많습니다. 특히 고출력 장비에서는 반도체의 온도가 성능과 수명에 영향을 줄 수 있기 때문에 냉각 시스템도 중요한 부분입니다.

게이트 드라이버도 중요하다

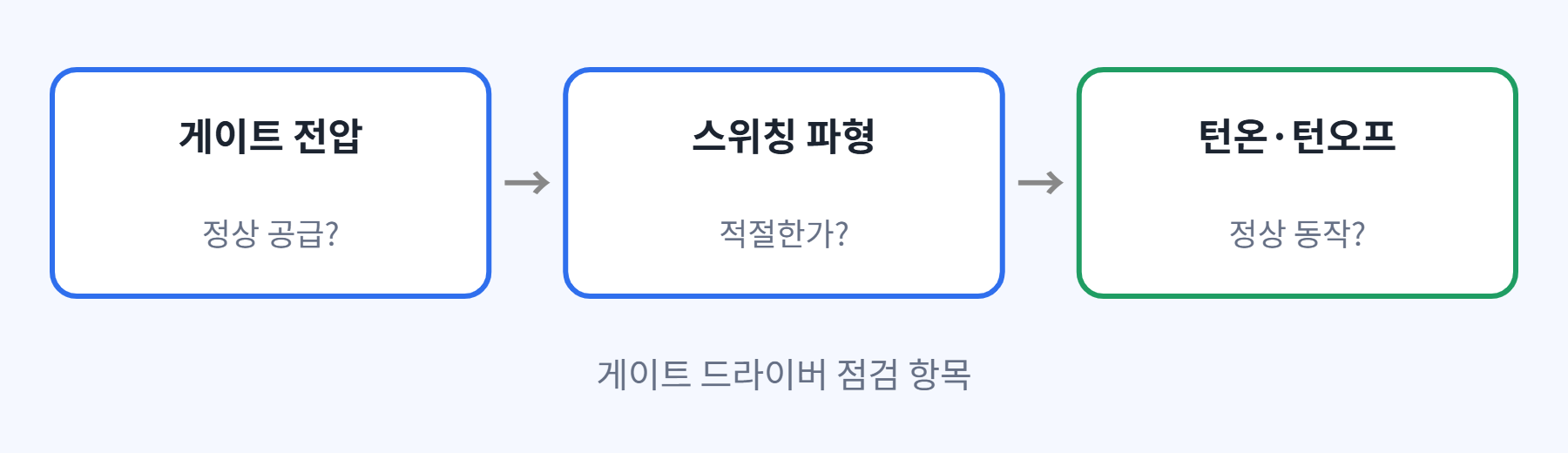

IGBT 자체만 정상이라고 해서 항상 정상적으로 동작하는 것은 아닙니다. IGBT를 제어하는 게이트 드라이버에서 적절한 신호가 전달되어야 합니다. 게이트 전압이 정상적으로 공급되는지, 스위칭 파형이 적절한지, 턴온과 턴오프가 정상적으로 이루어지는지 등을 확인해야 합니다.

실제 장비에서 IGBT가 반복적으로 손상된다면 IGBT만 교체하는 것보다 주변 회로를 함께 확인하는 것이 중요합니다. 드라이버 이상이나 과전류, 과전압, 냉각 문제 등이 원인일 수도 있기 때문입니다.

IGBT가 고장 나면?

IGBT가 고장 나면 단락이나 개방 등 다양한 형태의 문제가 발생할 수 있습니다. 특히 인버터처럼 여러 개의 스위칭 소자가 브리지 형태로 구성된 회로에서는 한 개의 소자 고장이 다른 부품에 영향을 줄 수도 있습니다.

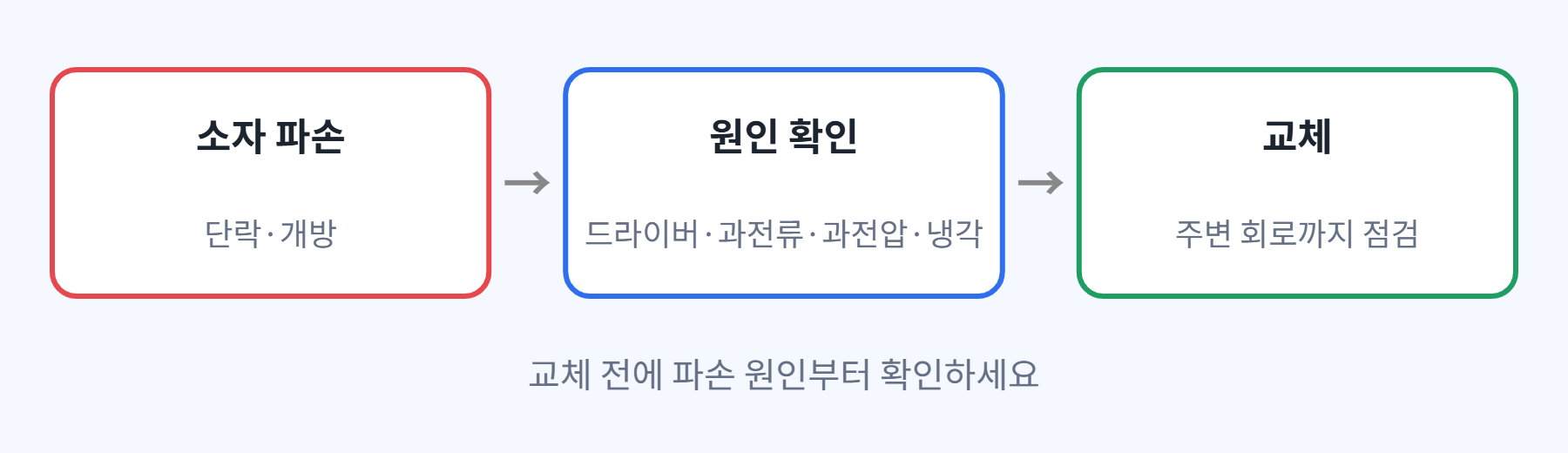

따라서 소자가 파손된 경우에는 단순히 새 부품으로 교체하는 것보다 왜 파손되었는지를 확인하는 과정이 필요합니다.

마무리

IGBT는 전력전자에서 중요한 역할을 하는 대표적인 전력반도체입니다. 게이트 신호를 이용해 전류를 제어하고, 인버터나 모터 구동장치처럼 높은 전압과 전력을 다루는 다양한 장비에서 사용됩니다. MOSFET과 비슷한 부분도 있지만 동작 특성과 적합한 사용 영역에는 차이가 있습니다.

전력전자를 공부한다면 MOSFET과 IGBT를 따로 외우기보다는 각각 어떤 장점과 특성을 가지고 있으며 실제 회로에서 왜 선택되는지를 함께 살펴보는 것이 이해에 도움이 됩니다.
